Schuhschrank Finale

So ich bin am Wochenende fertig geworden mit dem Schuhschrank. Nach dem Ölen

habe ich ihn nochmal lackiert, wie ich es angekündigt habe. Es gefällt mir gut.
Hier ist das Resultat:
Nach der ersten Lackschicht:

Nach der finalen Lackschicht und 24 Stunden Trocknungszeit an seinem endgültigen Platz:

Schuhschrank II

So und hier kommt wie zugesagt der zweite Teil der Projektbeschreibung.

Als erstes wollte ich noch die hier zeigen.



meine Drehgelenke. (Danke an Helmut)
Hier habe ich die Gelenke in einem Muster begutachtet.

Den Stopper( Damit die Klappen später nicht durchrauschen) werde ich aus einem Aluminiumrundrohr 8.00 mm fertigen.

Aber als ersten Schritt für den Korpus folgte das Fräsen der Zinken, wobei die Leigh D4R wirklich gute Dienste geleistet hat.

Die optimale Zinkenaufteilung einstellen :

 Die Zinken fräsen :

 Fertige Bauteile

Ich habe mir angewöhnt immer ein paar Teststücke zur fertigen damit ich den Sitz der Zinken kontrolieren kann. In diesem Projekt werde ich die "Passtücke" später für die Füße wieder verwerten.

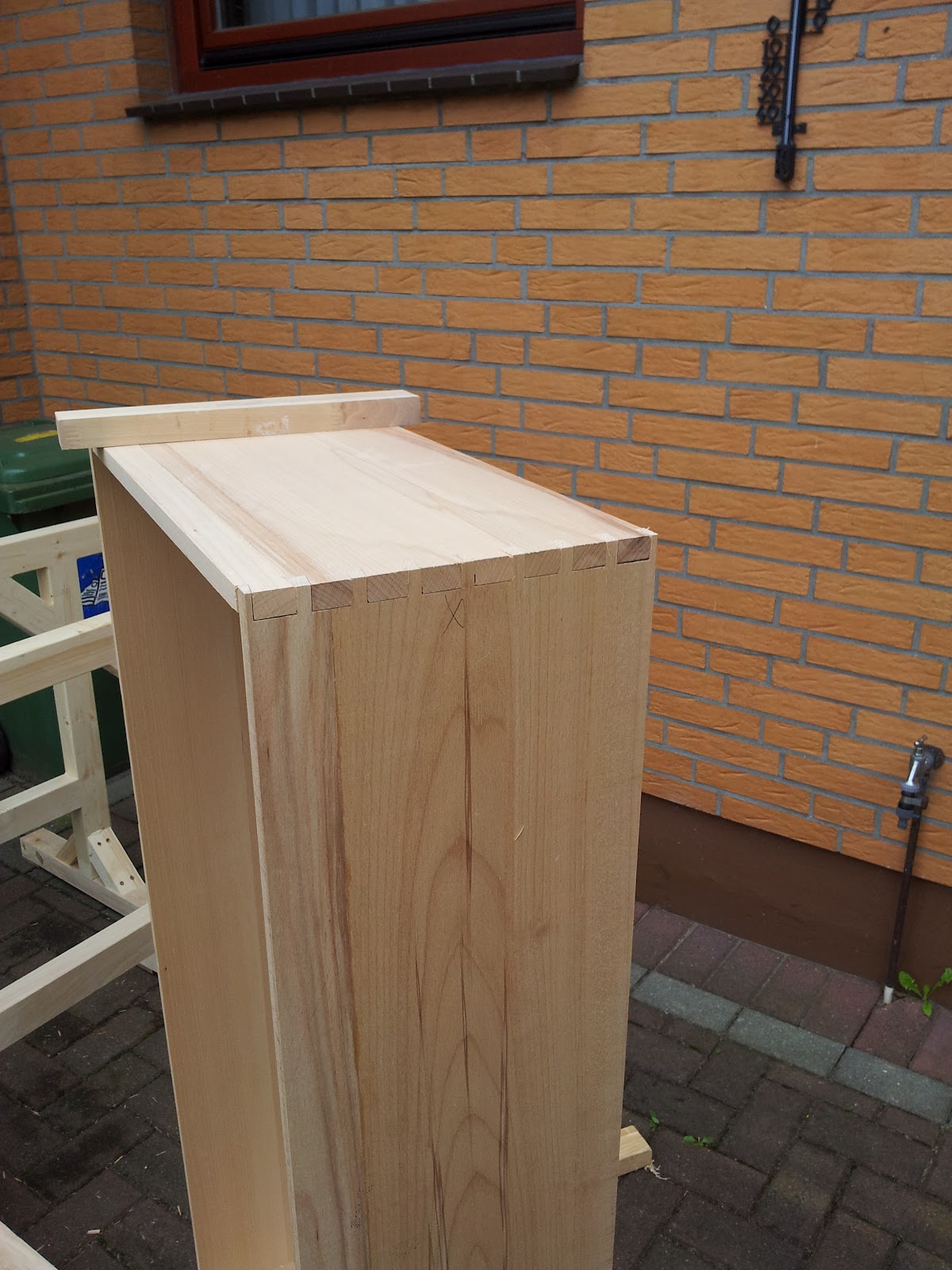

Dann habe ich den Korpus zur Passprobe montiert.

Passt wackelt und hat noch Luft. Nach dem verleimen mit Sicherheit nicht mehr. Da ich keine Riesenschraubzwingen besitze nehme ich für solche Fälle immer wieder gerne Spanngurte.Die sind ähnlich effektiv beim pressen der Werkstücke. Da die Klappen ziemlich breit werden müssen [da meine Füße ja auch nicht die kleinsten sind :)] habe ich dazu entschlossen einen Streifen Nussbaubaum in die Fronten einzuarbeiten. Das wird die Fronten "auflockern".

 Hier liegen die Fronten schon verleimt:

Um breite Leimholzplatten herzustellen benutze ich immer Dominos. Damit habe ich sehr gute Erfahrungen gemacht und kann den Einsatz von Dominos oder Lamellos nur empfehlen.

Hier kann man das montierte Innenleben des Schranks sehen.Und die Spanngurte als Presshilfe

Hier ist der Schrank schon zu 70 % fertig. Ich muss noch die Füße anfertigen.

Verleimt habe ich sie schon. Der Zuschnitt folgt die Tage. Dann alles noch fein schleifen und lackieren.

Ich wollte den Schrank erst ölen und anschließend lackieren, werde das aber erstmal ein einem Probestück Buche probieren. Eventuell muss ich die Klappen noch mit Magnethaltern versehen, was ich aber vermeiden wollte.Das endscheide ich wenn die ersten paar Schuhe eingezogen sind in den Schrank. Teil III der Projektbeschreibung folgt in ein paar Tagen wenn der Schrank fertig ist.

Der Schuhschrank

Ich bin endlich mal wieder dazu gekommen ein neues Projekt zu planen und umzusetzen. Es soll ein schlichter Schuhschrank für den Treppenaufgang werden. Als Material wollte ich Buche verwenden. Bei der Internetrecherche bin ich bei den Beschlägen leider nur bei Spritzgussteilen aus Kunststoff fündig geworden. Ich hätte diese Beschläge gerne aus Metall gehabt. Ich habe mich dazu entschlossen mir eine andere Lösung einfallen zu lassen.



Beschlag



Meine Lösung sieht so aus.

Man nehme Multiplex in 9.0 mm, eine Dekupiersäge, eine ruhige Hand :) und raus kommt dann das :

Noch im "rohen" Zustand

Und hier plan geschliffen:

Als Drehbeschlag habe ich mir von einem Bekannten aus Aluminium 2 Probebauteile fertigen lassen. Um das zu testen habe ich ein Model gesägt und gebohrt.





Und es funktioniert genauso wie ich es wollte. Die Fertigungszeit pro Drehteil beträgt mindestens 1 Stunde. Diesen Aufwand haben wir uns erspart. Eine paar einfache Änderungen und schon ist der aufwand viel weniger.

Nach dem Abrichten und fügen auf der Hammer durfte ich ein Konvolut von Schraubzwingen zum Einsatz bringen.

Die Tage gibt es weiteres zu lesen und zu sehen.

Long time ago

Ja ja ich lebe noch.
Der Winter war echt lang diesmal. Nach gefühlten 1000 Jahren habe ich mal wieder den Weg in die Werkstatt gefunden um zu konstruieren und zu werkeln. Nachdem im letzten Sommer der Schreibtisch fertig geworden ist, habe ich mich daran gemacht einen kleinen Monitortisch für den Computerarbeitsplatz zu entwerfen. Dieser sollte dem Zweck dienen zusätzlichen Stauraum für Schreibutensilien etc. zu schaffen und das "aufgeräumte" Bild zu wahren.
Als Materialien ist Buche und Meranti zu Einsatz gekommen. Als besonderes Detail habe ich die kleinen Schubkästen mit Isoloc Verbindungen hergestellt. Das Einstellen der Schablone und das Anpassen war recht zeitaufwändig. Ich habe die Isoloc Schablone das erste Mal richtig testen können. Vorher war leider keine Möglichkeit. Für die nächsten Schubkästen etc. habe ich mir einer Spezialfräser bestellt und hoffe, dass das Ergebnis dann noch überzeugender sein wird.
Den Monitortisch habe ich geölt und nicht lackiert wie den Schreibtisch. Das gefällt mir doch viel besser.





Und da die Schablone ja 2 Seiten hat habe ich gleich noch eine Buchstütze zusammen gebaut. Dabei ist die hier entstanden. Als Material hatte ich noch ein Stück Ahorn nutzen können.

Als nächste Projekte sind die Reparatur der Holzlampe (Die Lichtbretter sind echter Murks!!),eine Mülltonnenabtrennung, ein Poolpumenüberdachung,ein Schneidebrett für mein Eheweibchen und diverse andere kleine, mittlere und große Projekte in der Warteschleife. Ich werde mich bemühen den Blog wieder aktueller zu halten.
